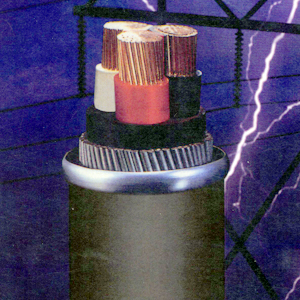

1KV交聯聚乙烯絕緣電力電纜



1KV交聯聚乙烯絕緣電力電纜



本品適用于各類電站、礦山、石油化工、高層建筑等有特殊阻燃要求的固定敷設場合,額定電壓為0.6//kv的輸配電線路中,電纜根據GB/T12706、GB/T18380.3、(IEC60502、IEC60332)設計生產。
工作溫度:電纜導體的最高額定溫度為90攝氏度。
短路溫度:短路時(最長持續時間不超過5S)電纜導體的最高工作溫度不超過250攝氏度。
電纜敷設環境溫度:不低于0攝氏度。低于0攝氏度時,電纜必須預先加溫。
敷設彎曲半徑:單芯電纜允許的最小彎曲半徑為電纜外徑的20倍,多芯電纜允許的最小彎曲半徑為電纜外徑的15倍。

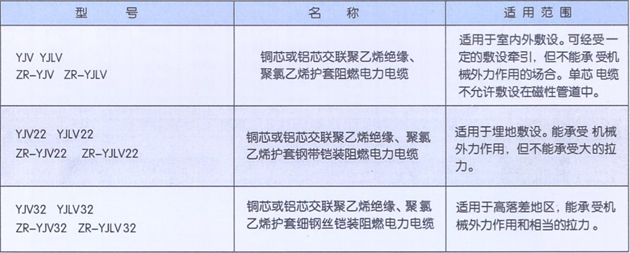

電纜型號、名稱及適用范圍

阻燃電纜可按A/B/C三類生產,同事可生產低鹵阻燃電纜

批注:單芯鎧裝電纜用于交流系統時應選用非磁性材料作為鎧裝。

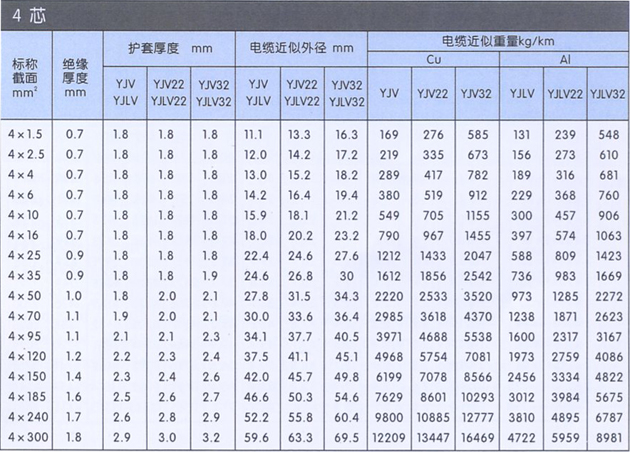

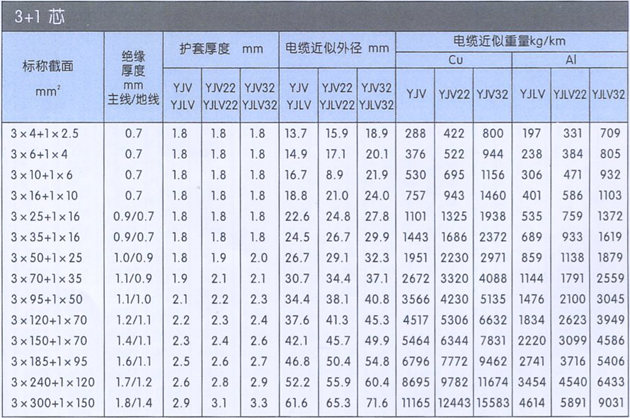

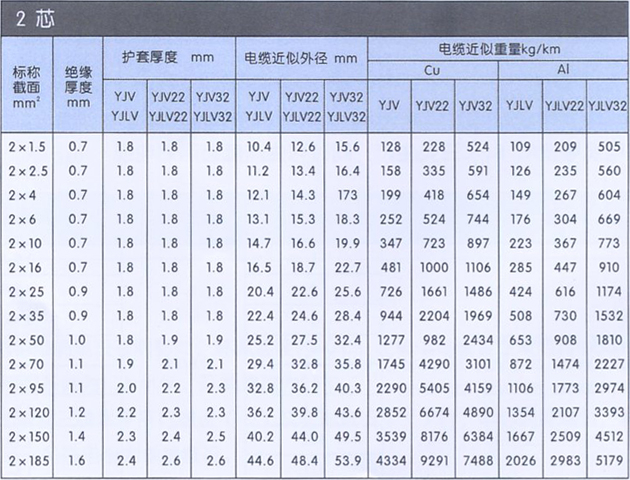

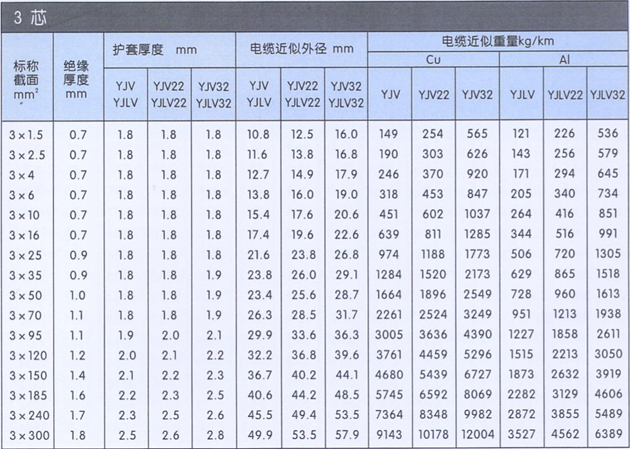

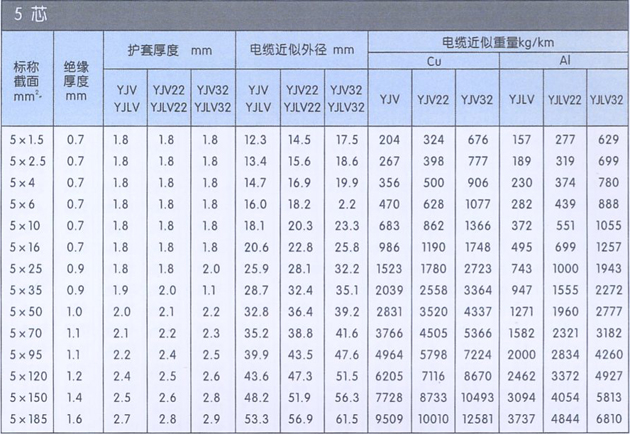

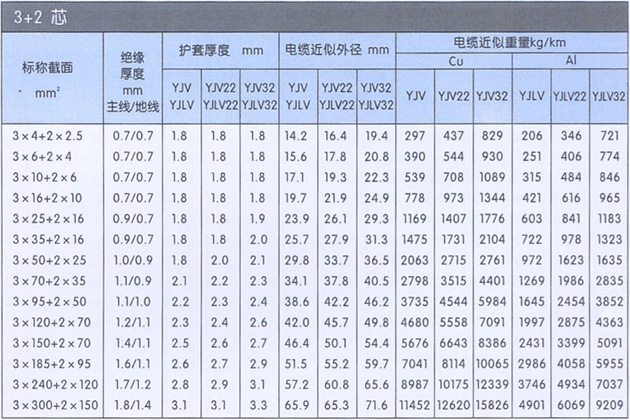

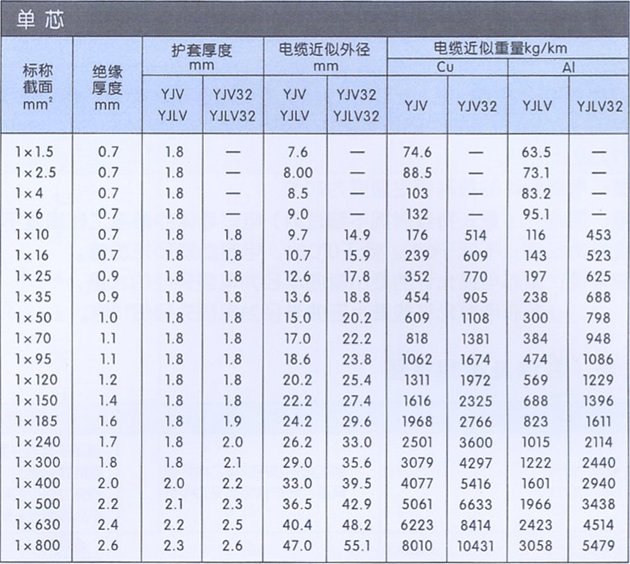

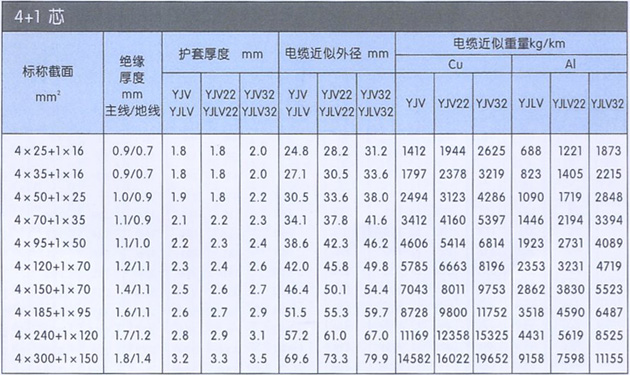

電纜結構尺寸:

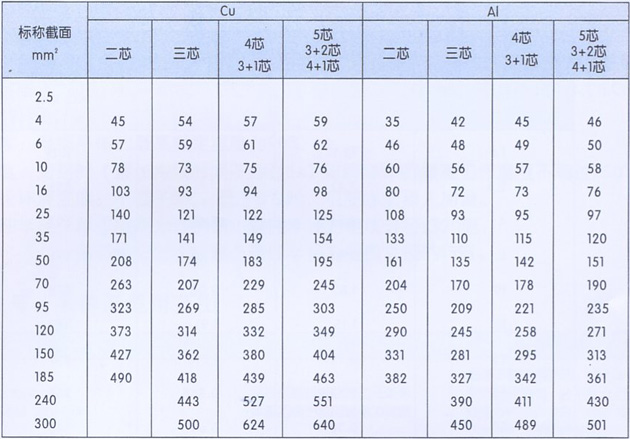

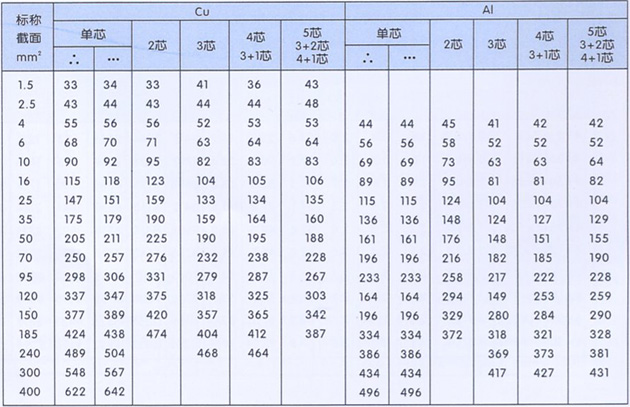

XLPE絕緣非鎧裝型電力電纜在空氣中敷設時載流量(A)

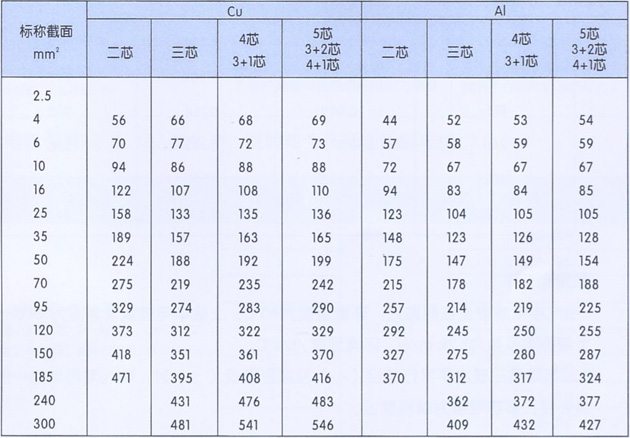

XLPE絕緣非鎧裝型電力電纜直埋敷設時載流量(A)


XLPE絕緣鎧裝型電力電纜在空氣中敷設時載流量(A)


XLPE絕緣非鎧裝型電力電纜直埋敷設時載流量(A)

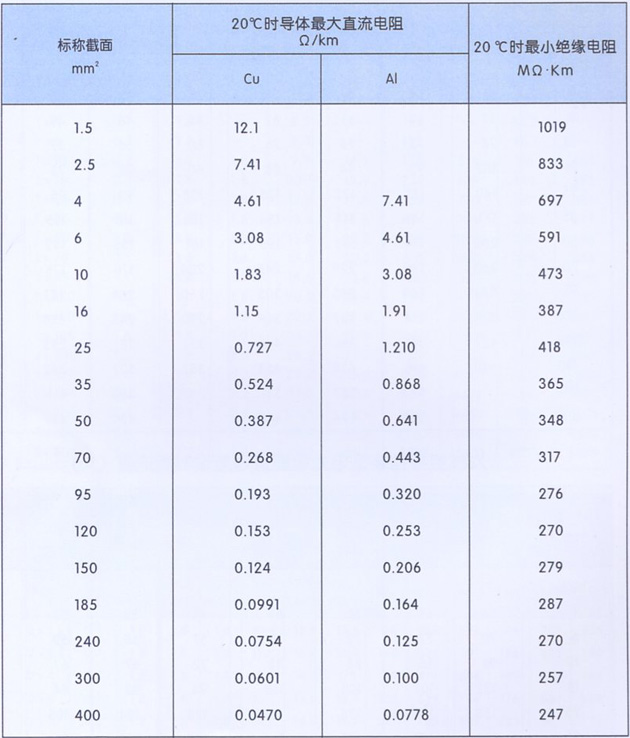

導體直流電阻及絕緣電阻

敷設條件:
1、空氣中電纜敷設在陰影處,環境溫度為40℃;土壤中電纜直埋深度為1000mm,土壤熱阻系數為1.2km/w,環境溫度為25℃。
2、單芯電纜三根水平平行敷設及星形敷設時,中心間距均為一倍電纜外徑;多芯電纜為單根敷設。

環境條件對電纜載流量的修正系數
空氣溫度對載流量的影響


土壤溫度對載流量的影響

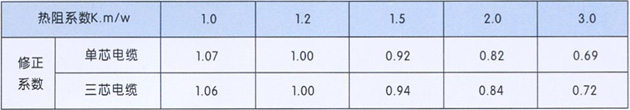

土壤熱阻系數對載流量的影響


敷設深度對載流量的影響

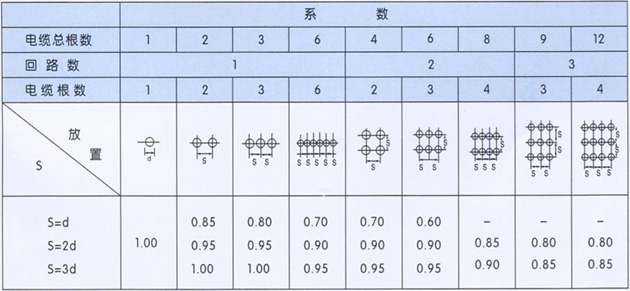

多芯電纜水平敷設組件局離變化
